5-34、27、32系列通风机是根据我国塑料行业使用要求,以日本NK500、NK200为主要依据,派生设计的特种低噪音通风机,风机机壳为铝铸件,具有一定防爆能力。
本系列风机主要用于吹膜冷却,塑料干燥,还可以做厂矿企业单位强制通风用,如配用防爆电机可作防爆通风机用,还可输送物料。
5-34/27/32离心通风机性能表及尺寸图
型号 |
流量(m3/h) |
全压(Pa) |
转速(r/min) |
功率(kw) |
噪音(≤dB) |
5-34-2.8A |
580 |
1260 |
2840 |
0.55 |
70 |
5-34-3A |
350 |
1420 |
2840 |
0.75 |
70 |
5-27-3.4A |
850 |
1550 |
2840 |
1.1 |
74 |
5-27-3.8A |
1050 |
1860 |
2840 |
1.5 |
76 |
5-27-4A |
1200 |
2250 |
2840 |
2.2 |
76 |
5-32-4.1A |
1670 |
2850 |
2840 |
3 |
78 |
5-32-4.4A |
1850 |
2980 |
2840 |
4 |
80 |
5-32-4.8A |
2250 |
3400 |
2840 |
5.5 |
80 |

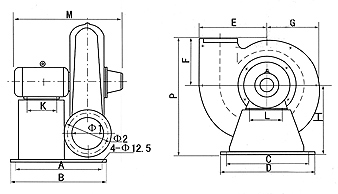

5-34/27/32离心通风机安装及外形尺寸
型号 |
A |
B |
C |
D |
E |
F |
G |
H |
K |
L |
M |
P |
Φ1 |
Φ2 |
5-34-2.8A |
285 |
313 |
300 |
330 |
255 |
200 |
210 |
315 |
90 |
112 |
335 |
505 |
100 |
155 |
5-34-3A |
285 |
313 |
300 |
330 |
255 |
200 |
210 |
315 |
90 |
112 |
335 |
505 |
100 |
155 |
5-27-3.4A |
285 |
313 |
300 |
330 |
270 |
230 |
235 |
285 |
100 |
125 |
435 |
515 |
100 |
160 |
5-27-3.8A |
295 |
330 |
315 |
345 |
305 |
225 |
275 |
360 |
100 |
140 |
450 |
595 |
110 |
160 |
5-27-4A |
295 |
330 |
315 |
345 |
305 |
225 |
275 |
360 |
125 |
140 |
485 |
595 |
110 |
160 |
5-32-4.1A |
405 |
455 |
510 |
550 |
350 |
290 |
310 |
450 |
140 |
160 |
560 |
740 |
150 |
200 |
5-32-4.4A |
405 |
455 |
510 |
550 |
380 |
315 |
330 |
462 |
140 |
190 |
570 |
777 |
150 |
200 |
5-32-4.8A |
405 |
455 |
510 |
550 |
380 |
315 |
330 |
462 |
140 |
216 |
570 |
777 |
150 |
200 |
